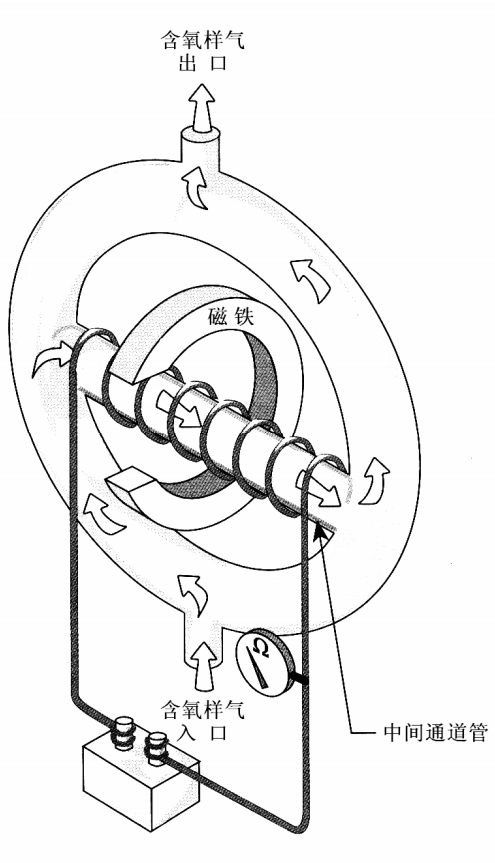

热磁对流式氧分析仪工作原理图

　　内对流式热磁氧分析器的工作原理如图所示。其检测器( 也称为发送器)是一个中间有通道的环形气室， 外面均匀地绕有电阻丝。电阻丝通过电流后，既起到加热作用，同时又起到测量温度变化的感温作用。电阻丝从中间一分为二， 作为两个相邻的桥臂电阻电阻r1、r2与固定电阻RI 、R2 组成测量电桥。在中间通道的左端设置一对小磁极，以形成恒定的不均匀磁场。

　　待测气体从底部人口进人环形气室后，沿两侧流向上端出口。如果被测混合气体中没有顺磁性气体存在， 这时中间通道内没有气体流过， 电阻丝r1、r2没有热量损失， 电阻丝由于流过恒定电流而保持一定的阻值。当被测气体中含有氧气时， 左侧支流中的氧受到磁场吸引而进人中间通道， 从而形成热磁对流，然后由通道右侧排出，随右侧支流流向上端出口。环形气室右侧支流中的氧因远离磁场强度最大区域，受不到磁场的吸引，加上磁风的方向是自左向右的，所以不可能由右端口进人中间通道。

　　由于热磁对流的结果， 左半边电阻丝r1的热量有一部分被气流带走而产生热量损失。流经右半边电阻丝r2的气体己经是受热气体， 所以r2没有或略有热量损失。这样就造成电阻丝和因温度不同而阻值产生差异， 从而导致测量电桥失去平衡， 有输出信号产生。被测气体中氧含量越高， 磁风的流速就越大，r1和r2的阻值相差就越大， 测量电桥的输出信号就越大。由此可以看书，测量电桥输出信号的大小就反映了被测气体中氧含量的多少。
